[摘要]《金屬與石材http://www.stonebuy.com/幕墻工程技術規范》對石材http://www.stonebuy.com/幕墻設計發揮了極大的作用，本文從技術角度出發，對其及相關的幾本規范進行了研究分析，提出了在設計方面存在著的一些差異，供石材http://www.stonebuy.com/行業技術人員參考。www.stonebuy.com

     《金屬與石材http://www.stonebuy.com/幕墻工程技術規范》(JGJ133 -2001)對石材http://www.stonebuy.com/幕墻的設計、加工制作、安裝施工及驗收做出了具體的規定，自2001年6月1日起施行，發揮了應有的作用。但隨著石材http://www.stonebuy.com/幕墻的新材料、新工藝、新技術和新體系不斷應用，幕墻設計、施工經驗和科研成果有了很大的積累，JGJ133規范中的一些條文則需要重新思考。特別是近幾年國家、行業頒布了一系列的新規范，例如《建筑結構荷載規范》GB50009－2001(2006年版)、《鋼結構設計規范》GB50017－2003,《建筑抗震設計規范》GB50011-2001,《建筑裝飾裝修工程質量驗收規范》GB50210 –－2001,《玻璃幕墻工程技術規范》JGJ102－2003等。這些規范與《金屬與石材http://www.stonebuy.com/幕墻工程技術規范》在設計方面存在著一些差異，本文就這些問題提出相應的討論。

     一、風荷載作用

     《金屬與石材http://www.stonebuy.com/幕墻工程技術規范》JGJ133一2001中，作用于幕墻上的風荷載標準值按下式計算：Wk=βgzµsµzW。

     計算式中的計算參數(陣風系數βgz、風荷載體型系數µs、風壓高度變化系數µz等)取值與其它規范存在著不同。

     1陣風系數βgz。

     陣風系數是瞬時風壓峰值與基本風壓的比值，取決于場地粗糙度類別和建筑物高度。

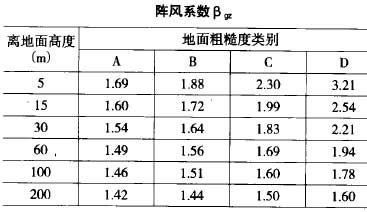

     JGJ133規定陣風系數βgz取2.25;而《建筑結構荷載規范》GB50009規定：計算圍護結構風荷載時的陣風系數按下表確定: heituxidu.com

     可見，幕墻離地面高度超過30m時按JGJ133取值是偏大的，按GB50009取值較為準確。

     2風荷載體型系數µs

     風荷載體型系數是指風荷載作用在幕墻表面上所引起的實際壓力(或吸力)與來流風的速度壓的比值。

     GJ133規定豎直幕墻外表面的µs。按±1.5采用。

     GB50009－2001（2006年版）規定驗算圍護構件及其連接的強度時，按下列規定采用(局部體型系數) µs　：外表面負壓區對墻面取-1.0;對墻角區取-1.8;對屋面局部部位(周邊和屋面坡度大于10°的屋脊部位)取-2.2;對檐口、雨蓬、遮陽板等突出構件取-2.0。內表面對封閉式建筑物取-0.2或0.2。

     上述的局部體型系數µs，是適用于圍護構件的從屬面積小于或等于1 m2的情況.當圍護構件的從屬而積大于或等于10m2時，局部風壓體型系數µs。可乘以折減系數0.8，當構件的從屬面積小于10m2而大于1m2時，局部風壓體型系數林。可按面積的對數線性插值。于是，體型系數µs最大值對比JGJ133略有不同:

     墻面區風荷載體型系數　µs　＝(-1.0)+(-0.2)=-1.2

     墻角區風荷載體型系數　µs　＝(-1.8)+(-0.2)=-2.0

     3風壓高度變化系數µz

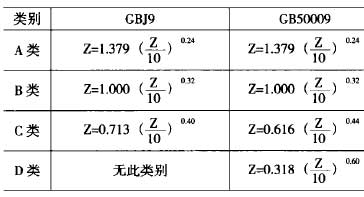

     JGJ133規定風壓高度變化系數按國家標準《建筑結構荷載規范》GBJ9采用;而《玻璃幕墻工程技術規范》JGJ102提出應按GB50009規定采用。GBJ9 -87與GB50009一2001（2006年版）的區別在于地區粗糙度類別的劃分，增加了有密集建筑群且有大量高層建筑的大城市市區類別D類:

     GB50009將過去的三類改成A, B, C, D四類，是考慮了我國建設事業蓬勃發展、大城市中心地區房屋的高度和密度日益增大等原因。

     4基本風壓W。

     JGJ133采用了GBJ9的規定，基本風壓值是30年一遇，10分鐘平均風壓值。

     《玻璃幕墻工程技術規范》JGJ102采用的是基本風壓取重現期為50年的最大風速，作為當?shù)氐幕�本風速，再按貝努利公式確定基本風壓，在標準上與國外大部分國家取得一致。

     5風荷載作用最小值

     JGJ133和JGJ102均規定:作用于幕墻上的風荷載標準值不應小于1.0kN/m2o GB50009計算外圍護結構時，無此規定。

     6風荷載作用對比實例

     取一個北京市區中心的建筑高度為80m的民用建筑石材http://www.stonebuy.com/幕墻工程，按不同規范進行計算對比:按JGJ133計算，風荷載標準值:

     Wk= 2.25×1.5x0.713×(80/10}0.4×450=2487.78N/m2。

     按JGJ102和GB50009計算，風荷載標準值(最大值)：
     墻面區　Wk=1.85×1.2×0.318×(80/10)0.6×450=1106.23 N/m2。
     墻面區　Wk=1.85×2.0×0.318×(80/10)0.6×450=1843.72 N/m2。

     兩種計算方法比較，分別降低到按JGJ133計算結果的44.5%和74.1%。

     二、地震作用

     垂直于幕墻平面的分布水平地震作用標準值:

     式中，αmax為水平地震影響系數最大值，在JGJ133和JGJ102中取值不同:

     JGJ102對設計基本地震加速度值的取值與《建筑抗震設計規范》GB50011是一致的。

     另外，式中βE為地震動力放大系數，JGJ133取5.0，與JGJ 102一2003取值一致。而《建筑抗震設計規范》GBS0011對非結構構件的水平地震作用標準值為：

     可見，JGJ133規定的βE與GBS0011取值5.0是一致的。

     三、規范的適用范圍

     JGJ133適用于建筑高度不大于100m、設防烈度不大于8度的民用建筑石材http://www.stonebuy.com/幕墻工程。

     JGJ102取消了幕墻最大適用高度的限制，但建議高度大于200m或體形、風荷載環境比較復雜的幕墻工程，采用風洞試驗確定其風荷載取值。高度200m的要求與《高層建筑混凝土結構技術規程》JGJ3-2002的要求是一致的。pic.stonebuy.com

     近幾年國內大于100m高度的石材http://www.stonebuy.com/幕墻工程很多，積累了不少施工經驗和科研試驗成果，有必要取消石材http://www.stonebuy.com/幕墻最大適用高度的限制。

     四、荷載組合

     幕墻構件承載力極限狀態iii十時，其作用效應組合，GB50009規定為：

     JGJ102規定為:

     與《建筑抗震設計規范》GB50011是一致的。

     JGJ133則為:

     四本規范三種計算方法，需要研究如何統一起來。

     五、鋼材受力構件設計

     1.鋼材強度設計值

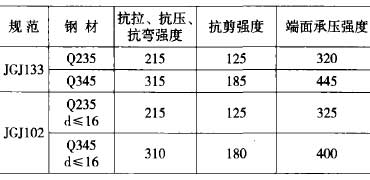

     JGJ133與JGJ102給出的鋼材強度設計值不一樣，如下表所示:

     《玻璃幕墻工程技術規范》JGJ102－2003與《鋼結構設計規范》GB50017－2003取值是一致的。

     2.鋼材受力構件壁厚

     JGJ133與《建筑裝飾裝修工程質量驗收規范》GB50210－2001均規定:鋼型材立柱、橫梁截面主要受力部分的壁厚不應小于3.5mm。

     《玻璃幕墻工程技術規范》JGJ102－2003則提出:鋼型材立柱截面主要受力部分的壁厚不應小于3.0mm，鋼型材橫梁截面主要受力部分的壁厚不應小于2.5mm，而且為強制性條文，必須嚴格執行。mag.stonebuy.com

     工程驗收時往往會因鋼型材壁厚問題出現爭議。

     六、結束語

     《金屬與石材http://www.stonebuy.com/幕墻工程技術規范》(JGJ133 -2001)與其它幾本密切相關的規范存在著一些的差異，建議行業內進行探討研究，詳細考慮現行標準或規范，調研、總結出更充分的技術依據和理論分析，提供規范主編單位對上述問題做出明確清晰的更正、修訂，便于工程設計人員、監理工程師在工作中執行，減少因規范不一致引起的各種矛盾和爭論，進一步促進我國石材http://www.stonebuy.com/工程技術的發展。
