石材返堿的原因及解決方法

[ 發(fā)布日期：2020/6/10 15:35:03 ] 瀏覽人數(shù)： 23731

　　石材http://www.stonebuy.com/作為一類高檔裝飾材料，被大家所鐘愛。事物都有兩面性，既有優(yōu)點、也會伴隨有缺點的存在，我們會因為優(yōu)點而喜愛，也會因為缺點它而煩惱，石材http://www.stonebuy.com/返堿就是讓人很反感的。

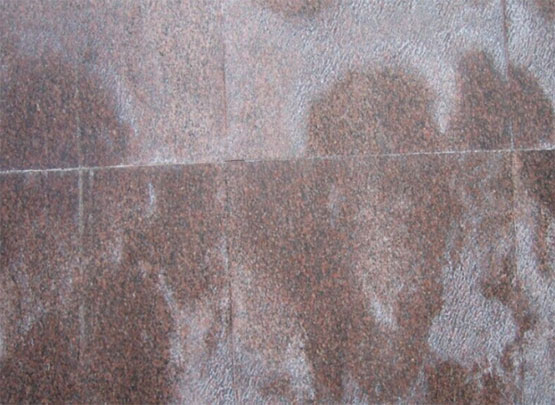

　　一、為什么石材http://www.stonebuy.com/會返堿？

　　返堿與潮濕共生，石材http://www.stonebuy.com/返堿產(chǎn)生的三要素：水、水泥、石材http://www.stonebuy.com/的多孔性。

　　返堿產(chǎn)生的三要素

　　①水泥

　　石材http://www.stonebuy.com/的返堿，這些堿性物質(zhì)并不是來自石材http://www.stonebuy.com/自身，而是來源于石材http://www.stonebuy.com/背后的水泥。所以，返堿問題絕大多數(shù)發(fā)生在采用水泥粘接的石材http://www.stonebuy.com/表面。而使用粘接劑、或者干掛等方式安裝的石材http://www.stonebuy.com/，極少可能會發(fā)生返堿。

　　水泥的成分復(fù)雜，但其中的氫氧化鈉、氫氧化鈣等，是形成返堿的主要物質(zhì)。

　　②石材http://www.stonebuy.com/的多孔性

　　天然石材http://www.stonebuy.com/的材質(zhì)特點，是其中密布著納米級、微米級的微孔、微裂隙。這些結(jié)構(gòu)，是堿性物質(zhì)、水等進出石材http://www.stonebuy.com/的通道。

　　③水、潮濕

　　水，作為溶劑出現(xiàn)，是使返堿問題發(fā)生的最主要的“推手”，也可以說是“罪魁禍?zhǔn)住薄?/div>

　　二、返堿的發(fā)生過程

　　使用水泥作為粘接材料安裝的石材http://www.stonebuy.com/，在長時間接觸水、潮濕的前提下，水泥中的氫氧化鈉、氫氧化鈣等堿性物質(zhì)，溶解到水中，并且沿著遍布石材http://www.stonebuy.com/的微孔、微裂隙結(jié)構(gòu)，在毛細作用、和水的蒸騰作用力量帶動下，被帶往石材http://www.stonebuy.com/表面，析出。當(dāng)這些堿性物質(zhì)析出石材http://www.stonebuy.com/表面后。會隨著時間的推移，發(fā)生兩種變化：

　　①變化一：凝結(jié)

　　水將堿性物質(zhì)帶到石材http://www.stonebuy.com/表面后，迅速蒸發(fā)掉。堿性物質(zhì)就會凝結(jié)、沉淀在石材http://www.stonebuy.com/表面，形成粉末狀的物質(zhì)。

　　這是整個返堿過程的初級階段。這個階段的返堿，是容易清洗掉的。

　　②變化二：變質(zhì)和固化

　　氫氧化鈉、氫氧化鈣是活潑的強堿性物質(zhì)，非常容易和空氣中的二氧化碳、硫化物等成分發(fā)生化學(xué)反應(yīng)，生成碳酸鈣、硫化物等新的化合物。并且會逐漸的固化，變得難以清洗。所以這種后續(xù)產(chǎn)生的物質(zhì)，和初級階段的返堿性質(zhì)并不一樣。因此，我們將其稱為“白華”。

　　三、石材http://www.stonebuy.com/返堿，預(yù)防大于治理

　　1、石材http://www.stonebuy.com/安裝之前，全面有效防護，遏制石材http://www.stonebuy.com/返堿（泛堿）

　　①根據(jù)石材http://www.stonebuy.com/的類別與物質(zhì)特征有效選擇并做好石材http://www.stonebuy.com/防護，石灰變質(zhì)巖選擇防護劑需要具有抗堿功能。

　　②濕鋪石材http://www.stonebuy.com/底、面分開，防護劑用于石底既要防堿抗鹽，又要不影響粘接力（如：BS H2O、A-16S等)，不可因為有過“防水背膠”而省略石底防護，用于石灰石表面既要防水，還要防堿(如：SOL170等)；

　　③對于碳酸鹽類石材http://www.stonebuy.com/，特別是比較松軟的大理石，切忌使用甲基硅酸鈉一類強堿性防護劑（普通水溶性防護劑）；使用弱堿性環(huán)保型高端水溶性防護劑，一定要適時擦去殘留石面的堿霧；

　　④防護前，保證石材http://www.stonebuy.com/完全干凈干透，不要殘留水分于石材http://www.stonebuy.com/內(nèi)，不達此條件，寧可不做防護，不可野蠻強求。

　　⑤實施防護一定要均勻飽和，要因石材http://www.stonebuy.com/吸水率不同確定不同的用量；

　　⑥防護后，保證科學(xué)架空養(yǎng)生，切忌烘干搶時。

　　2、“一”　防“三”　堵

　　1.1預(yù)防返堿，防護是一定要做的。防護的問題，我們已經(jīng)講過很多次，這里無需再多重復(fù)。主要是提醒兩點：

　　①不要用甲基硅酸鈉之類的防潮劑來充當(dāng)石材http://www.stonebuy.com/防護劑，這種防潮劑不但耐久度很差，而且它自身還會水解出堿性成分，自己就成了返堿的病因。石材http://www.stonebuy.com/上還是要選擇含有機硅和硅氧烷成分的專業(yè)防護劑。

　　②刷防護只討論“做了沒做”是毫無意義的。用量不足，或者胡亂涂刷，刷得不均勻，做了也等于沒做。刷防護劑一定要“全覆蓋、無死角、用量足”。

　　防護也是一個“堵”的技術(shù)，它堵塞的主要是石材http://www.stonebuy.com/表層和側(cè)面的微裂隙、微細孔。

　　1.2三“堵”

　　①從背面堵：石材http://www.stonebuy.com/背膠很重要，做好的話，能石材http://www.stonebuy.com/背面密封住，隔開了底部堿性物質(zhì)進入石材http://www.stonebuy.com/的通道。

　　②研磨時堵：一些石材http://www.stonebuy.com/上可以整體刮膠后再研磨，堵塞石材http://www.stonebuy.com/微裂紋。研磨時，可以用特殊的磨片，封閉石材http://www.stonebuy.com/表面微細孔。阻隔水和污染物。

　　③拋光時堵：盡量避免用酸性拋光材料減弱防護效果和改變石材http://www.stonebuy.com/表層結(jié)構(gòu)。用封釉技術(shù)進行物理覆蓋，可更好的關(guān)閉表面微細孔。

　　3、石材http://www.stonebuy.com/修補問題

　　即便是做了防護，石材http://www.stonebuy.com/上也存在大量的裂紋、裂隙，這些水分和污染物進出的通道，用防護劑是堵不上的，要通過補膠進行修復(fù)。大的裂紋，很好處理。但是那些細小到介乎看到和看不到的微裂隙，該如何填補呢?

　　我們的建議是對于有些特殊的板材，進行整體刮膠之后，再用特殊的磨片進行研磨處理。

　　刮膠有填補微裂隙的作用。填補本身就是一種“堵”。而特殊的磨片，如VD易磨片，也能通過樹脂的填補作用，堵塞石材http://www.stonebuy.com/表面的毛孔，達到阻隔水和污染物的作用。

　　現(xiàn)在人們對于防護技術(shù)了解的較多，但是補膠和磨片的作用，大量被忽視了。而這個環(huán)節(jié)，其實非常重要。但實際的工程中，很少有業(yè)主愿意理解這樣的技術(shù)和成本。也很少有施工隊伍掌握這樣的做工技巧。

　　4、拋光技術(shù)很重要

　　不管是粉、劑、膏，這里面都含有酸性成分，靠化學(xué)刻蝕作用達到出光效果。但酸性成分一方面會損壞防護效果；另一方面也會損壞石材http://www.stonebuy.com/表層結(jié)構(gòu)，使石材http://www.stonebuy.com/的孔隙擴大，長期用粉或者劑保養(yǎng)的大理石，會出現(xiàn)雞爪紋，就是因為這個原因。這兩個原因疊加，就會為水分進入石材http://www.stonebuy.com/創(chuàng)造條件。有水分的參與，返堿出現(xiàn)的幾率就更高。

　　因此，在拋光時最好還是使用封釉技術(shù)，用二氧化硅成分，在石材http://www.stonebuy.com/表面直接覆蓋一個堅硬致密的保護層。更徹底的堵塞石材http://www.stonebuy.com/表面微細孔，阻止水分和污染物進出石材http://www.stonebuy.com/。沒有水，返堿就不可能發(fā)生。

　　這也是為什么有些石材http://www.stonebuy.com/返堿，我們直接推薦客戶用封釉材料拋4~5遍，不用防護也能將返堿治好的原因。

　　5、掛裝

　　安裝石材http://www.stonebuy.com/，盡力采用掛裝，對于無法掛裝的地面，要盡量減少水量，有條件的可使用益膠泥作為鋪裝基料，切實減少和防止水泥中堿性物質(zhì)隨水分向上向外蒸發(fā)。

　　四、石材http://www.stonebuy.com/返堿處理方法

　　1、防護劑的選擇

　　清洗或者預(yù)防返堿，涂刷防護劑都是一個必須，而且關(guān)鍵的環(huán)節(jié)。防護劑的選擇上，除了目前大家熟知的油性防護劑、水性防護劑。其實還有一種效果更佳的防護劑類型，即有機氟防護劑。就效果而言：

　　有機氟防護劑>油性防護劑>水性防護劑

　　這是因為，普通的油性防護劑主要成分為有機硅，但有機氟防護劑則加入了氟元素，形成的分子鏈更牢固，防護效果和耐久性都更佳。當(dāng)然，有機氟防護劑的缺點是成本較高，目前在國內(nèi)尚未大量普及。但是有能力接受的業(yè)主，不妨嘗試一下這種極佳的防護效果。

　　2、治理方法

　　2.1翻新時的防治

　　步驟一：研磨至150#，晾干24小時以上，使石材http://www.stonebuy.com/徹底干燥。

　　步驟二：使用優(yōu)質(zhì)油性防護劑，或有機氟防護劑，倒在地面上，用刮板攤開至足量、均勻。
