16年 經驗老師傅教你有效規避風險！
一般幕墻所使用的

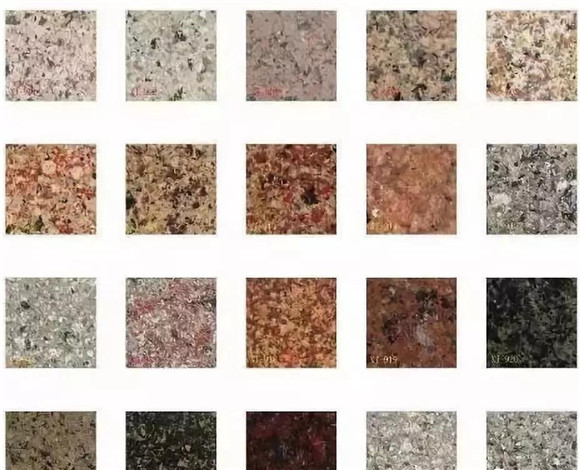

石材http://www.stonebuy.com/主要為天然花崗巖，天然花崗巖是以硅酸鹽礦物為主的火成巖。花崗巖形成溫度高，各種礦物晶體結合緊密，所以有質地堅硬、耐腐蝕、化學性能好等優點。
主要用途：
天然花崗巖其中含有石英，硬度較高，不容易造型，因此被廣泛用于室內外的地面、踏步、柱面、勒腳，特別是建筑外墻墻面等處。

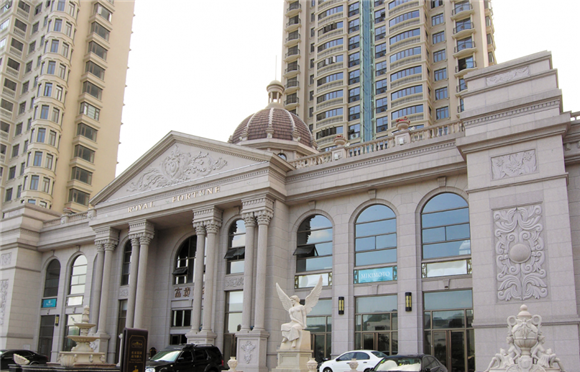

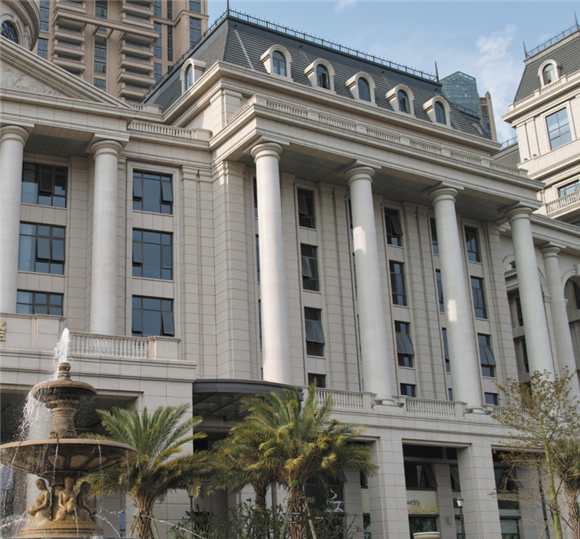

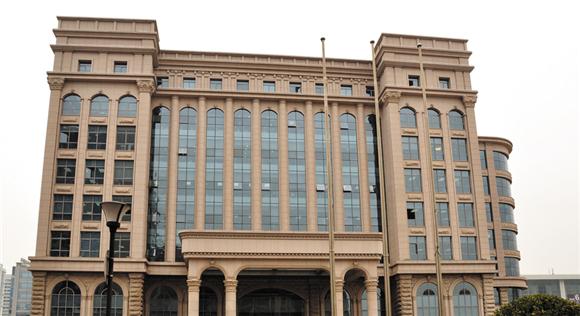

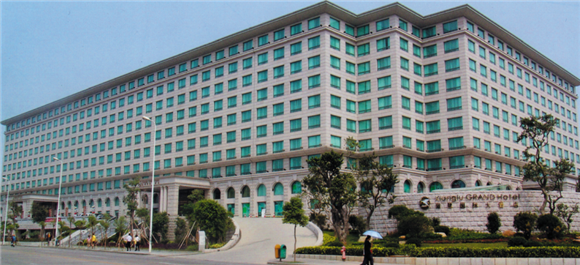

花崗巖色調鮮明、莊重大方，許多建筑都選用了花崗巖作為墻面裝飾。
鋼銷式干掛法
1
鋼銷式干掛法又稱插針法，是干掛石工藝中最早、最簡潔的做法。

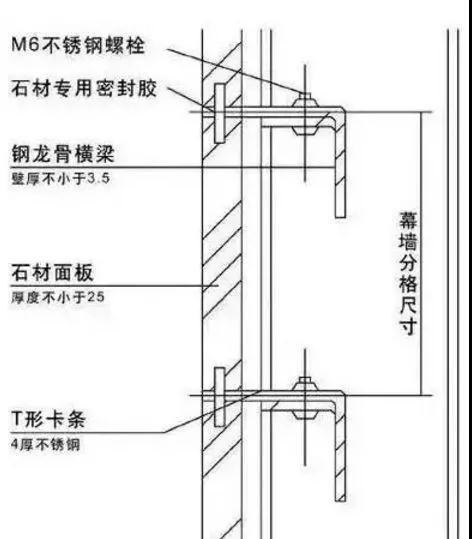

單肢短槽式干掛法
2

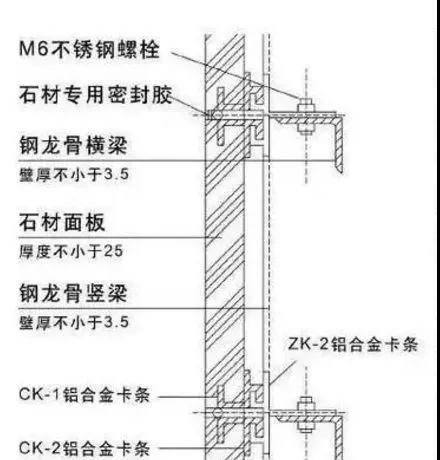

▲立剖面

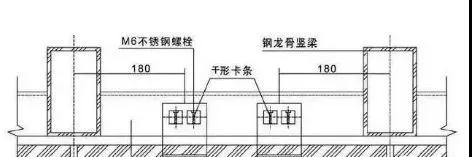

▲平剖面

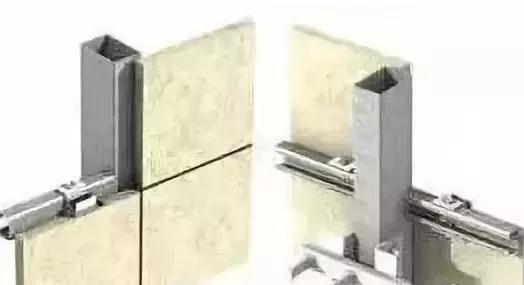

雙肢短槽式干掛法
3
通槽式干掛法
4
通槽式掛法一般采用鋁合金SE組合掛件(部分采用T型或蝶形掛件)，在每塊石板上下邊開通長槽，槽深度小于15mm，開槽寬度宜為6mm，掛件厚度大于4mm。

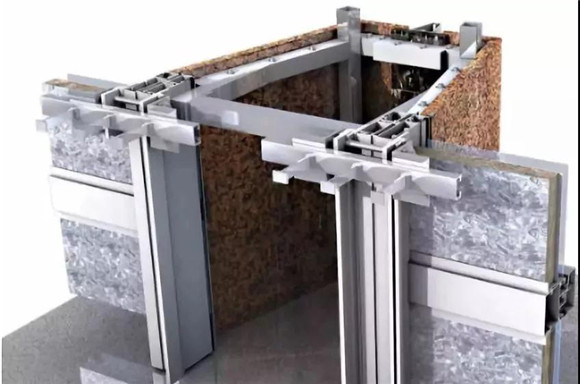

小單元式干掛法
5

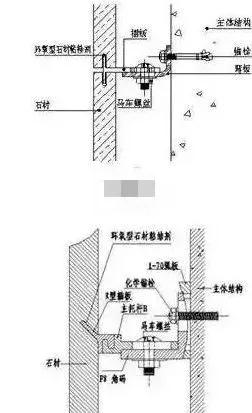

背栓式
6

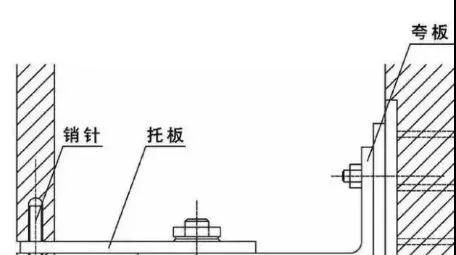

托板式
7
連接形式——鋁合金托板連接，粘接在工廠內完成，質量可靠。
安裝結構——采用掛式結構，安裝時可三維調整。使用彈性膠墊安裝，可實現柔性連接，提高抗震性能。
鋼銷式干掛法
1
鋼銷式干掛工藝是利用高強螺栓和耐腐蝕、強度高的柔性連接件將薄型飾面板掛在建筑物結構的外表面，或型鋼骨架上，板材與結構表面之間留出一定的空腔。
01
工藝流程：基層處理——彈線——板材鉆孔——固定主、次龍骨——安裝連接件——安裝飾面板——重復上述工序。
直至完成單片板墻的安裝——清理板材飾面，貼防污膠條，嵌縫，刷罩面涂料。
短槽式、通槽式干掛法
2
短槽式、通槽式干掛法的施工工藝與鋼銷式干掛法工藝基本相同。它們的主要差別在于板材的開槽形式和掛件的形式不同。
02
（1）短槽式干掛法
每塊石板上下邊應各開兩個短平槽，短平槽長度不應小于100mm，在有效長度內槽深度不宜小于15mm；開槽寬度宜為6mm或7mm。
(2) 通槽式干掛法
石板的通槽寬度宜為6mm或7mm，槽口應打磨成45°倒角。通槽式與短槽式基本一樣。

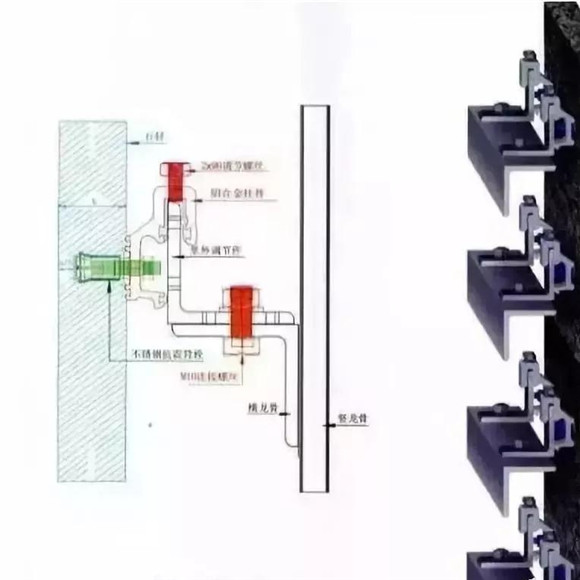

背栓式干掛法
3
FZP錨栓是按凸形結合錨固功能設計的。錨栓底部柱錐形件是進入拓孔中后再擴張就位，對拓孔周壁不產生擠壓力，也被稱為無應力錨固件。
FZP錨栓的錨固工序?yàn)椋捍怪便@孔→孔底拓孔→錨栓插入錨孔中→推進間隔套管錨固。
03
(1) 板材垂直鉆孔和孔底拓孔
采用專用鉆機，有移動式和固定式，采用金剛石鉆孔技術、柱錐式鉆頭及壓力水沖洗作冷卻系統，通過孔深擋塊和強制底部拓孔，可保證精確的鉆孔深度和尺寸。
(2) 錨栓
錨栓的抗拉承載力與錨固深度直接有關，深度越大承載力越高，鉆孔位置離板邊的距離原則上是板邊上的1/5。
（3）推進、錨固
推進間隔套管采用專用打入工具，在推進期間迫使在其下面的擴壓環下部3個對稱眼張開，與孔底板材形成3個接觸點，并正好填滿拓孔體積，和板材形成凸形結合，使應力均布，從而完成了無應力錨固。
