作用五：經(jīng)由
石材http://www.stonebuy.com/結(jié)晶粉處理后的

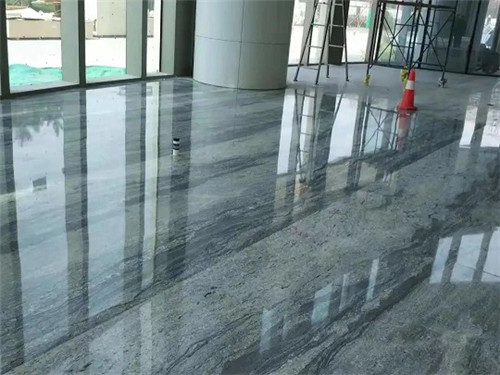

石材http://www.stonebuy.com/，硬度顯明提高，并且也十分的耐磨損，還不會等閑的退色，表面均勻、平整、光滑，像鏡子一樣，并且不會吸附灰塵，更好的便于咱們?nèi)粘５那逅恪?/div>
3、結(jié)晶粉用法不當，問題出自哪里?
①散布不均：先放水，再放粉，機器再一壓。再不斷的挪動機器，將粉漿均勻散開。其實光是散開的過程就耗時很長，而且不一定能夠散均勻。不信我們可以把手柄壓起來，墊子上壓粉的地方，很多都已經(jīng)要結(jié)成塊了。
③局部燒蝕：結(jié)晶粉溶解不充分，局部作用猛烈而周圍很弱。結(jié)晶粉集中劃過的區(qū)域，就容易造成燒蝕現(xiàn)象。
④填補不均：也是由于填補成分溶解不充分，散布不均造成的。
總結(jié)來說：由于上述原因，抓一把一仍的做法，使結(jié)晶粉的三個作用原理都不能很好的實現(xiàn)。操作時，就會長時間拋來拋去而不出效果。同時由于刻蝕作用和填補作用的不均勻，容易出現(xiàn)局部的燒蝕發(fā)白，和整體的“霧蒙蒙”的效果。這就完全失去了結(jié)晶粉“高效出光”的核心優(yōu)勢。

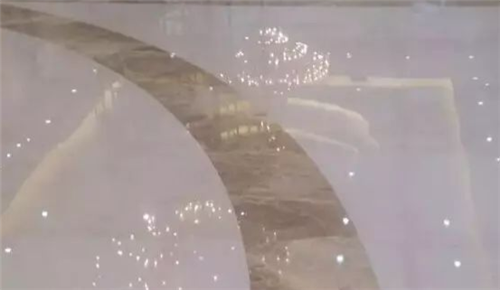

霧蒙蒙的感覺
02、粉的正確用法：先加水調(diào)勻

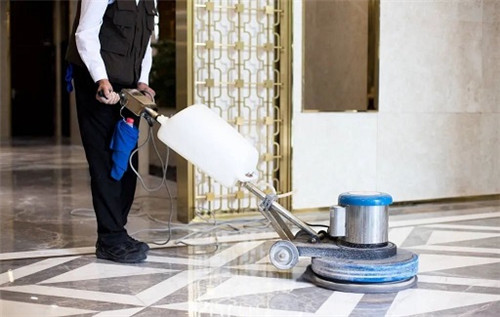

我們就以單盤機做粉為例：
01、先選擇合適的面積
前面說過，結(jié)晶粉的作用過程，酸性刻蝕、研磨優(yōu)化、填補作用是相輔相成的，缺一不可。所以我們在做粉的時候，要在適當?shù)臅r間內(nèi)完成所有操作。而不能讓酸性刻蝕先反應(yīng)完了，再上去用墊子做研磨和填補，效果是肯定不行的。因此，做粉時，每次應(yīng)當選擇2~3平方，最大不超過5平方的區(qū)域。
在2~5平米的面積內(nèi)，根據(jù)自己的習慣選擇。然后根據(jù)面積加水兌相應(yīng)用量的粉漿即可。
02、結(jié)晶粉的使用方法
5、等到地面干燥以后，再用干凈塵推推塵。
另外，隨用隨調(diào)也很重要，即調(diào)好2~5平方的用量，立即使用。用完了再調(diào)。而不是一次把一大桶粉全兌水等著用。結(jié)晶粉畢竟不同于結(jié)晶劑，其中的成分在水中溶解之后，作用會隨時間而衰減。
結(jié)晶粉，一定調(diào)均勻再用

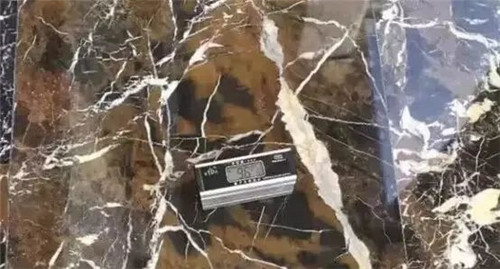

03、拋光的技巧
1、來回3次，橫豎交叉
和所有的拋光材料一樣，做結(jié)晶粉也要均勻細膩，一次成型。
正確的做法是，在2~5平方的矩形區(qū)域內(nèi)，沿矩形的邊緣開始拋磨。以晶面機的磨盤直徑為寬度，橫著來回3次，即“左→右→左”或“右→左→右”磨完。然后再往下拉半個磨盤，繼續(xù)“左→右→左”或“右→左→右”。直至橫著拋完整個2~5平方區(qū)域。然后再換成豎著拋，也是來回3次，壓半個磨盤。
直至整個區(qū)域橫豎交叉拋完，即可做出極佳的成品效果。時間上來算，2~5平米的區(qū)域，耗時也就是2~5分鐘。
簡單的說，就是下一道壓住上一道的一半即可。
2、粉液移動不超過3次
一個區(qū)域拋光完成，殘留的粉液可以用抽水機的刮扒挪到下個區(qū)域，加入調(diào)好的粉液，繼續(xù)拋磨即可。注意：新加的粉液，調(diào)的時候粉的比例要適量多些，用以調(diào)和殘留粉液的濃度。潑上去，用刮扒迅速攤均勻即可。
但是要注意，這種殘留粉液的使用，挪2~3次就已達到使用的極限。一般發(fā)現(xiàn)粉液拋的時候產(chǎn)生很多泡沫，就說明有效成分的反應(yīng)已徹底結(jié)束。就要用吸水吸塵器抽干凈，不能再用了。
3、整體拋完，注意清理殘留物質(zhì)
整體做完，表面其實還是有粉液殘留，還會繼續(xù)反應(yīng)。如果不及時清理干凈，則剛做出的表面就可能被重新燒蝕失光。清理的方法有：
方法一：用自動洗地機，整體清洗一遍即可。
方法二：用單盤機+干凈干燥的百潔墊，把表面物質(zhì)蹭干凈即可。
方法三：至少也要用干凈的塵推，把表面物質(zhì)清理干凈。
碰到這種現(xiàn)象，在發(fā)白的區(qū)域，用1000#磨片磨一下，然后重新拋粉即可。
粉也能很清晰透亮
新浪微博
在線客服
閩公網(wǎng)安備 35020302000986號
