施工工藝流程及操作要點

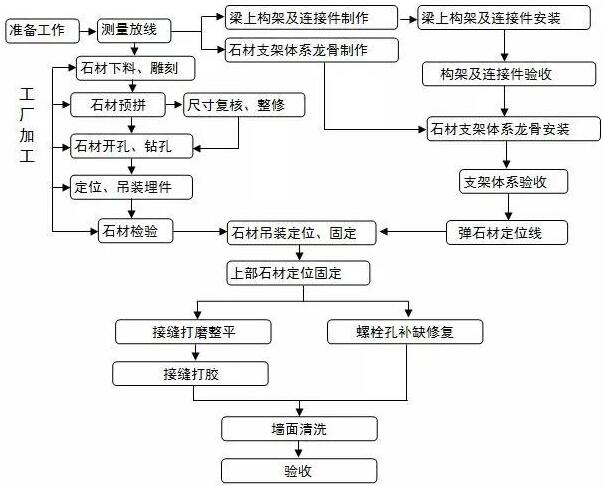

施工工藝流程

操作要點

      施工前準備工作

　　1.熟悉圖紙，繪制整幅深雕石材http://www.stonebuy.com/幕墻的分塊方案圖。深雕石材http://www.stonebuy.com/分塊盡量做統一協調既利于加工雕刻又方便安裝固定。

　　2.計算每塊石材http://www.stonebuy.com/重量，及整幅深雕石材http://www.stonebuy.com/幕墻重量，設計計算幕墻的整體支架受力和深雕石材http://www.stonebuy.com/幕墻部位作單元驗算，及出女兒墻部位石材http://www.stonebuy.com/的抗風荷載計算。復核主體結構承載力。

　　3.施工人員、施工機具、材料準備。

　　4.編制深雕石材http://www.stonebuy.com/幕墻腳手架施工方案，搭設腳手架。

　　5.主體驗收后清理預埋件。

　　現場測量放線

　　1.根據圖紙和整幅深雕石材http://www.stonebuy.com/幕墻的分塊方案圖，對外墻面進行測量放線，消化尺寸誤差。確定整幅深雕各邊邊界線和每塊石材http://www.stonebuy.com/的定位線。實行分塊尺寸控制和總尺寸控制，并對尺寸線進行復核。

　　2.根據現場測量定出的整幅深雕各邊邊界線和每塊石材http://www.stonebuy.com/的定位線的實際尺寸，繪制整幅深雕分塊詳圖，并對每塊石材http://www.stonebuy.com/進行編號，提供給石材http://www.stonebuy.com/加工廠進行加工。

　　梁上構架、連接件及支架體系龍骨制作

　　根據設計和現場尺寸對梁上構架、連接件及支架體系龍骨進行劃線下料、定位、鉆孔、銑槽等，制作完成后進行尺寸復核。并對材料進行熱鍍鋅處理。

　　梁上構架、連接件安裝

　　1.深雕石材http://www.stonebuy.com/荷載集中部位的在出屋面無板框架邊梁的梁四角、角鋼內面也抹上乳膠水泥后，立即將角鋼貼上。梁頂、梁底承重槽鋼替代部分連接綴板,綴板與角鋼焊接，梁上構架節點詳圖

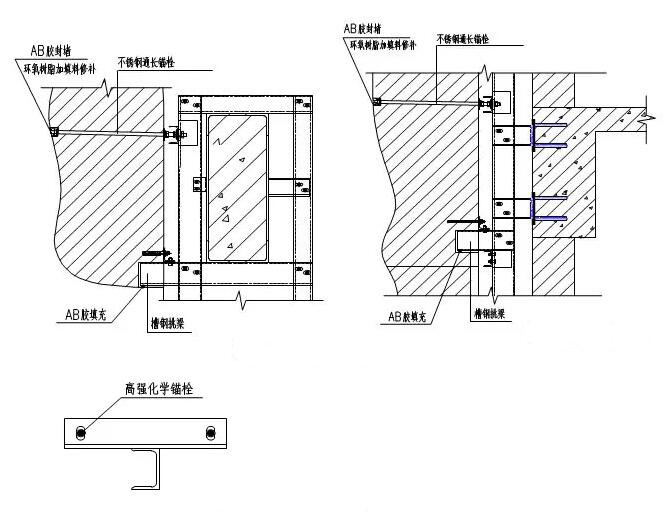

梁上構架構造

　　2. 梁上構架部位的連接件為構架組成部分的梁頂和梁底槽鋼，安裝時應與預埋件上連接件定位垂線一致。預埋件上連接件安裝按定位垂線將連接件與埋件點焊，待立柱龍骨安裝后再進行滿焊。

　　3. 梁上構架及梁上構架部位的連接件安裝結束經驗收符合要求后，再進行支架系統的龍骨安裝。

　　石材http://www.stonebuy.com/支架體系龍骨安裝

　　1.立柱與連接件連接采用不銹鋼螺栓，先將連接件與梁上構架及預埋件點焊定位后，再將立柱與連接件采用不銹鋼螺栓連接。立柱全部調整到位后連接件滿焊牢固，立柱的垂直度、平整度、標高、尺寸全部驗收合格后緊固全部連接螺栓。

立柱與主體結構連接詳圖

　　2.橫梁安裝，先根據豎向分格尺寸水平線將角碼焊接在立柱上，再將橫梁用不銹鋼螺栓固定在負碼上。橫梁安裝后經復核調整至尺寸、水平、標高、平整度全部合格后緊固全部連接螺栓。

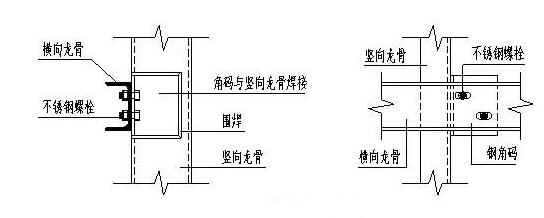

橫梁與立柱連接詳圖

　　3.支架體系安裝結束后對所有焊接處進行焊碴清理刷防銹漆。組織支架體系驗收，符合要求后方可進行石材http://www.stonebuy.com/吊裝。

　　彈分塊定位線

　　根據整幅深雕分塊詳圖在已驗收合格的骨架上彈出每塊石材http://www.stonebuy.com/的定位邊線和整幅深雕圖案的邊線及控制線。每塊石材http://www.stonebuy.com/安裝時安整幅深雕分塊詳圖對號入座，安每塊石材http://www.stonebuy.com/邊線定位控制。

　　石材http://www.stonebuy.com/下料、雕刻

　　石材http://www.stonebuy.com/加工廠根據整幅深雕分塊詳圖、石材http://www.stonebuy.com/的尺寸詳圖、每塊石材http://www.stonebuy.com/所處位置最大厚度進行下料雕刻，雕刻完成后按圖編號。

　　石材http://www.stonebuy.com/預拼、尺寸復核、整修

　　整幅深雕圖雕刻結束后，選擇平整場地按整幅深雕分塊詳圖彈線編號，石材http://www.stonebuy.com/對號入座拼成整幅深雕圖案。對每塊石材http://www.stonebuy.com/進行尺寸、圖案校核檢驗，不符合要求的石材http://www.stonebuy.com/給予修整，確保接縫嚴密、圖案對接無偏差、尺寸準確，并復核整幅圖案的總尺寸。整幅深雕圖案預拼合格后彈出每塊石材http://www.stonebuy.com/安裝控制線。

　　石材http://www.stonebuy.com/開孔、鉆孔

　　石材http://www.stonebuy.com/預拼檢驗合格后根據石材http://www.stonebuy.com/安裝需要開作為石材http://www.stonebuy.com/豎向承載用100×100×110方孔，位置一般在石材http://www.stonebuy.com/下方控制線交點上。鉆垂直于雕花石材http://www.stonebuy.com/水平對穿螺栓孔、石材http://www.stonebuy.com/背面預埋組合錨栓埋件螺栓孔、吊裝用組合錨栓埋件螺栓孔、固定就位不銹鋼錨栓孔。石材http://www.stonebuy.com/與石材http://www.stonebuy.com/之間用不銹鋼錨栓鉆孔需上下兩塊石材http://www.stonebuy.com/預拼就位后兩塊石材http://www.stonebuy.com/一起鉆孔。

　　定位、吊裝錨栓埋件安裝

　　1.按設計方案要求安裝化學不銹鋼錨栓，錨栓的深度、直徑、需按每塊石材http://www.stonebuy.com/重量計算并化學錨栓錨固性能檢測后確定。

　　2.錨板安裝前錨栓需經全部檢測合格后方可進行。錨板安裝時每個螺栓的螺母均要擰緊。吊裝錨板的吊環由圓鋼制作按整幅深雕石材http://www.stonebuy.com/中的最重石材http://www.stonebuy.com/分塊的重量計算確定。

　　3.上部石材http://www.stonebuy.com/的就位錨栓由φ12不銹鋼鋼棒組成，預先固定在下部石材http://www.stonebuy.com/頂部伸入上部石材http://www.stonebuy.com/50mm左右。

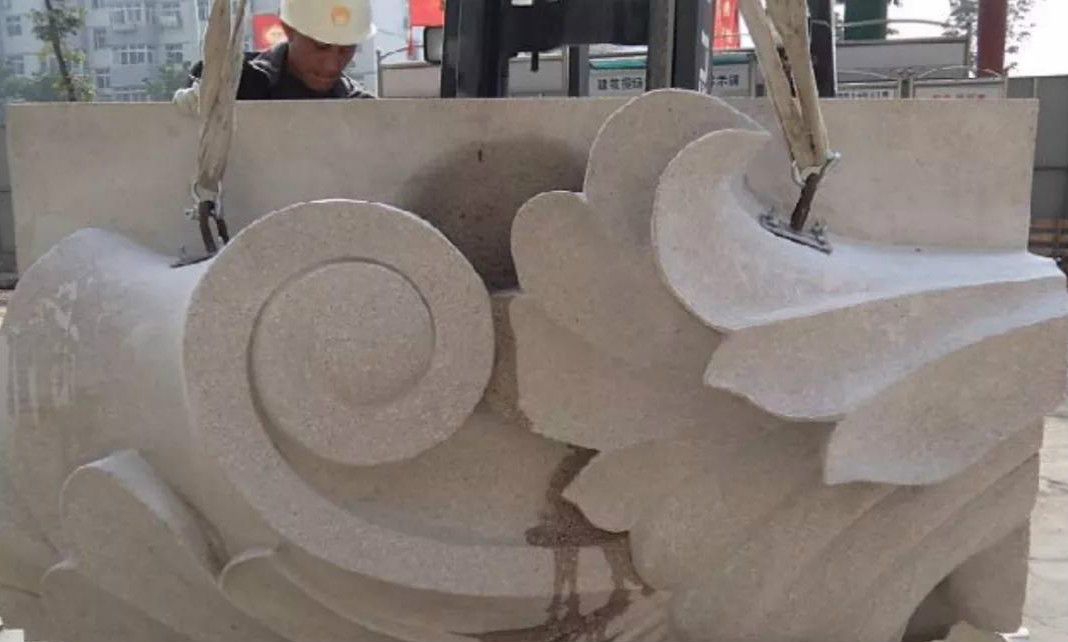

吊裝埋件

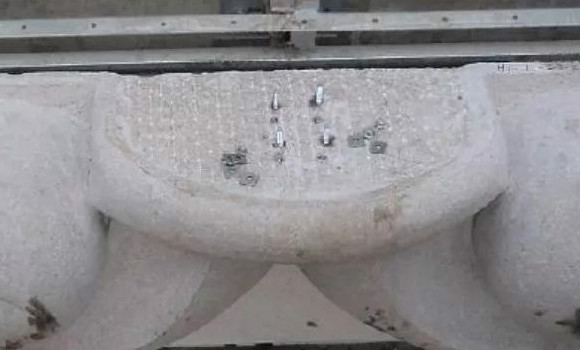

上部石材http://www.stonebuy.com/的就位錨栓


　　石材http://www.stonebuy.com/進場檢驗

　　因深雕石材http://www.stonebuy.com/干掛幕墻每塊石材http://www.stonebuy.com/的受力為點式支承，單塊石材http://www.stonebuy.com/的重量較大，且幕墻有凸出女兒墻部位需依靠石材http://www.stonebuy.com/自身強度承受抗風荷載，故對石材http://www.stonebuy.com/的材質要求較高，石材http://www.stonebuy.com/進場檢驗需符合如下要求：

　　1.石材http://www.stonebuy.com/進場時，嚴格檢查板塊的外觀尺寸、平面度、角度、外觀等質量缺陷，核查其型號、出廠合格證及產地證明，確保符合規范和設計要求；

　　2.石板的長度、寬度、厚度、直角、異型角、半圓弧形狀、異型材及花紋圖案造型、石板的外形尺寸均應符合設計要求；

　　3.石板外表面的色澤應符合設計要求，花紋圖案按樣板檢查，石材http://www.stonebuy.com/四周圍不得有明顯的色差；石板的編號應同設計一致，不得因加工造成混亂。

　　石材http://www.stonebuy.com/吊裝定位、固定

　　1. 深雕石材http://www.stonebuy.com/吊裝用50t.m以上汽車，將預置好的石材http://www.stonebuy.com/吊至立面相應的位置并臨時固定，然后用手動葫蘆進行調整直至調到正確位置

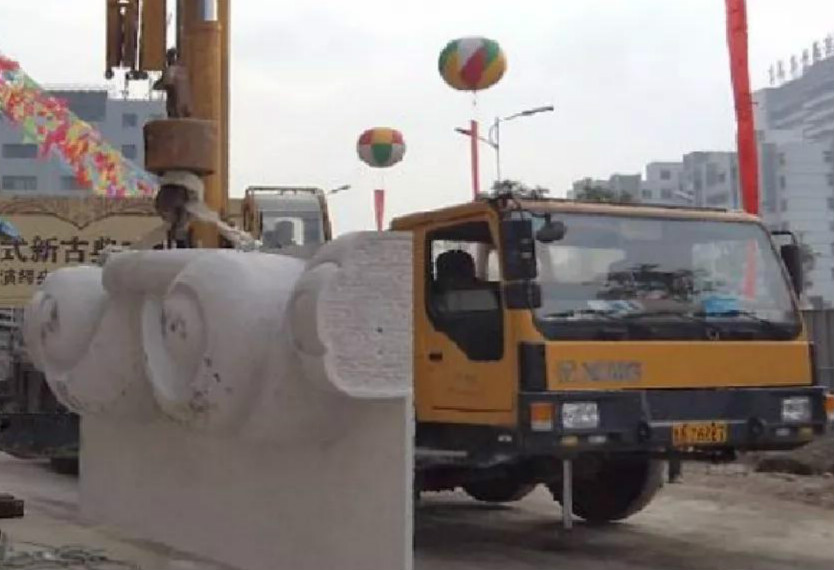

汽車吊石材http://www.stonebuy.com/吊裝

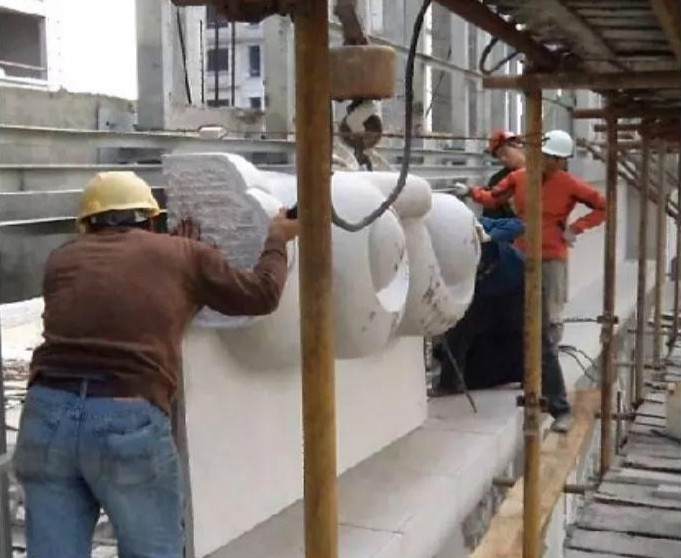

石材http://www.stonebuy.com/吊至立面相應位置

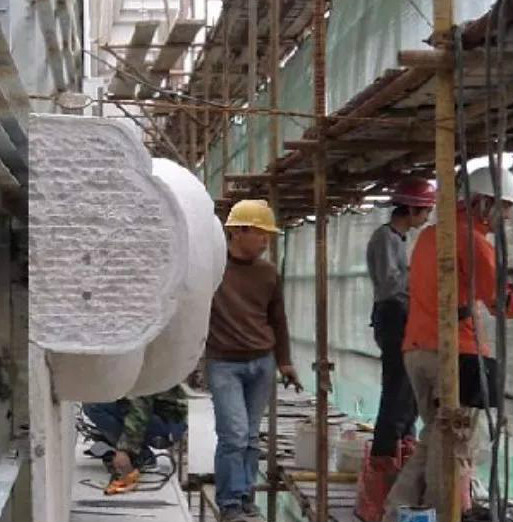

手動葫蘆進行調整


　　2. 深雕石材http://www.stonebuy.com/固定下部用槽鋼伸石材http://www.stonebuy.com/預先開好的孔洞中100mm,就位后用結構AB膠嵌縫，挑槽鋼上部用角鋼錨板錨栓固定。單塊石材http://www.stonebuy.com/中線偏上位置用不銹鋼對穿螺栓固定在龍骨上。

石材http://www.stonebuy.com/固定圖


　　上部石材http://www.stonebuy.com/就位固定

　　1.上部石材http://www.stonebuy.com/吊裝將預置好的石材http://www.stonebuy.com/吊至立面相應的位置并臨時固定然后用手動葫蘆進行調整直至調到位置上方，底部預鉆孔洞對準就位錨栓徐徐下落就位。

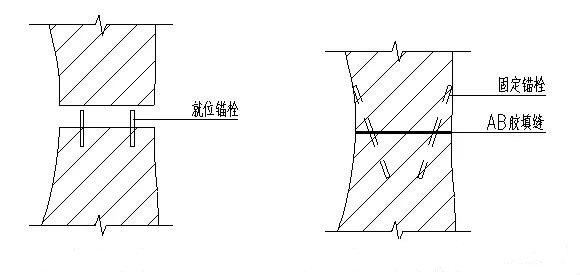

上部石材http://www.stonebuy.com/就位、固定圖


　　2.上部石材http://www.stonebuy.com/與下部石材http://www.stonebuy.com/連接固定用結構AB膠膠接加不銹鋼鋼棒錨栓連接，不銹鋼棒錨栓規格為直徑φ16 、長400mm 從側面斜向植入每邊一排，縱向間距500mm。接觸面邊沿30寬做平，中間鑿毛。安裝時卯孔內與中間鑿毛部位打AB膠（不銹鋼棒錨栓規格、長度、間距經試驗和計算確定）。

　　接縫打磨整平、螺栓孔補缺修復

　　1.接縫打磨整平，先將石材http://www.stonebuy.com/中有掉棱、高低不平等缺陷的縫隙間原有填充物清理干凈，使用接近石材http://www.stonebuy.com/本身顏色的云石膠并將云石膠進行完美的調色，將調好的云石膠進行填充，由于云石膠完全凝固后會有一定程度的收縮，所以應使云石膠稍微高于石材http://www.stonebuy.com/水平面，這樣不至于多次填充。采用打磨拋光片和打磨填充劑和凸出部分石材http://www.stonebuy.com/使之與石材http://www.stonebuy.com/成為一個水平面。

　　2. 螺栓孔補缺修復，將石材http://www.stonebuy.com/中所有外露螺栓孔先用結構膠封堵，再用調色后云石膠修補，云石膠完全凝固后打磨平整。

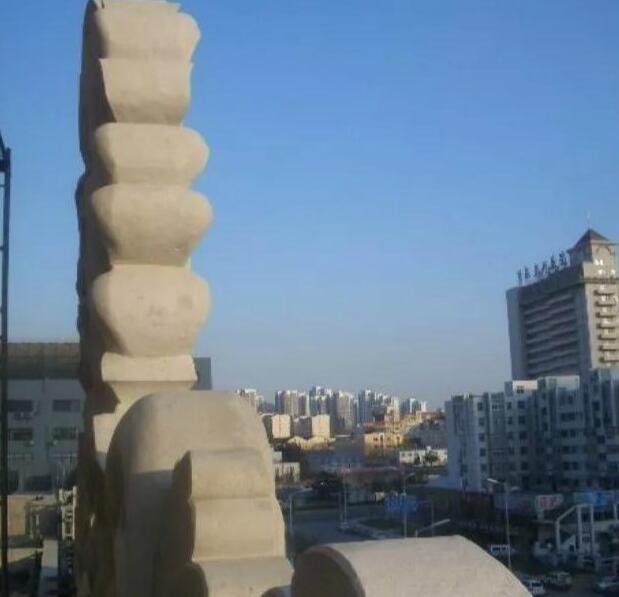

石材http://www.stonebuy.com/螺栓孔修補效果圖


　　接縫打膠、墻面清洗

　　1. 接縫打膠：石材http://www.stonebuy.com/干掛施工完畢后，進行表面清潔和清除縫隙中的灰塵。在縫兩側的石材http://www.stonebuy.com/上，靠縫粘貼10-15毫米寬的膠帶，以防止打膠嵌縫時污染板面。然后用打膠槍填滿密封膠。如果發現密封膠污染板面，必須立即擦凈。

　　2. 墻面清洗：整個立面的石材http://www.stonebuy.com/安裝完畢，必須將石材http://www.stonebuy.com/表面清理干凈，用干凈水和硬毛刷對所有石材http://www.stonebuy.com/表面清洗，直到所有塵土、污染物被除。

　　驗收

　　整個墻面施工結束后，應組織驗收，符合要求后方可拆除腳手架、交付使用。
